Systeme: FFPS® Basisschienen

Grundsätzlich werden die Premium-Schienen in der Ausführung für die Montage in der Laibung so genannte „IN“ Version und Montage vor der Laibung so genannte „OUT“ Version unterschieden. In der Regel werden diese für die Aufnahme von einer Platte, zwei Platten oder drei Platten hergestellt. Sie sind so eingerichtet, dass sie Links oder Rechts verwendet werden können (für 50, 100, 150 cm Höhe). Ausgenommen ist die leichte Version die ist nur für die Aufnahme von einer Platte ausgelegt und auch aus der technischen Gegebenheit einen linken und rechten Teil benötigt. Der maximale Schutz in der Höhe beträgt 50 cm pro Platte (Paneel). Zu beachten ist die Gefahr des Überschwappens der Wassermenge über das Schutzelement.

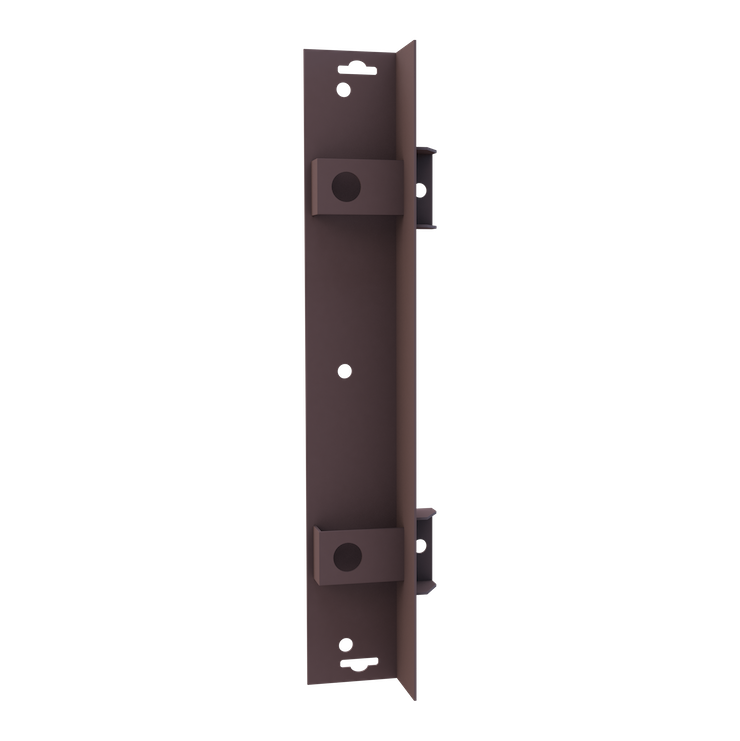

TYP A

TYP A IN


  • Art.Nr. 46001 RAL 1035
  • Art.Nr. 46003 RAL 7044

Länge 521 mm, Links-Rechts verwendbar zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für 2 Verschlüsse TYP M

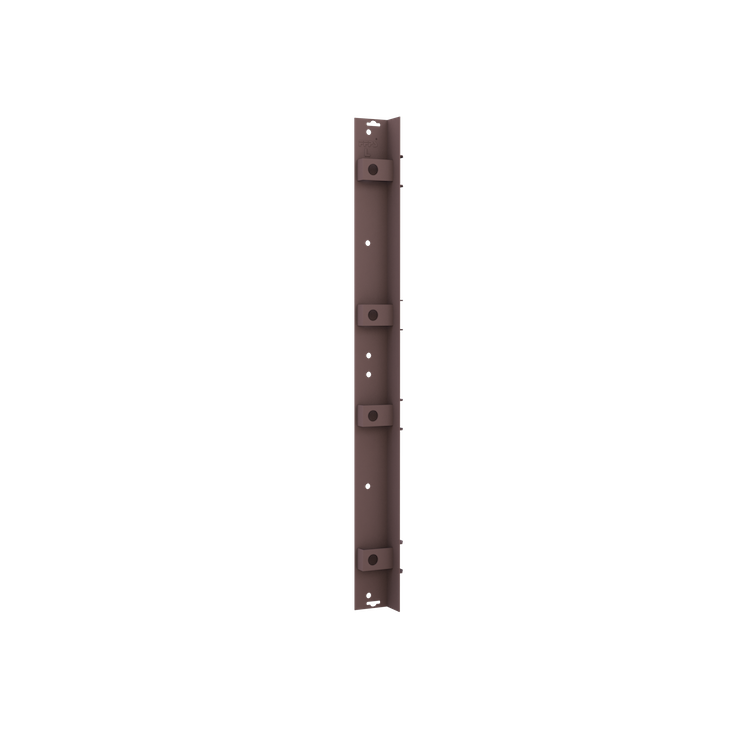

TYP B

TYP B IN


  • Art.Nr. 46005 RAL 1035
  • Art.Nr. 46007 RAL 7044

Länge 1.031,5 mm, Links-Rechts verwendbar zur Aufnahme von 2 Platten ausgelegt. Ausführung zum Einsatz für 4 Verschlüsse TYP M

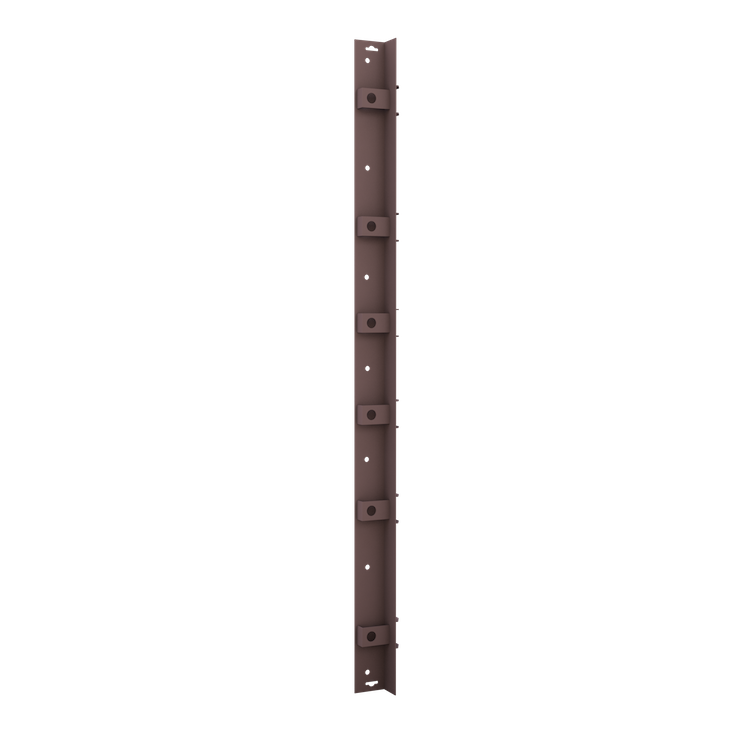

TYP IN15 IN

TYP IN15 IN


  • Art.Nr. 46072 RAL 1035
  • Art.Nr. 46074 RAL 7044

Länge 1.542 mm, Links-Rechts verwendbar zur Aufnahme von 3 Platten ausgelegt. Ausführung zum Einsatz für 6 Verschlüsse TYP M

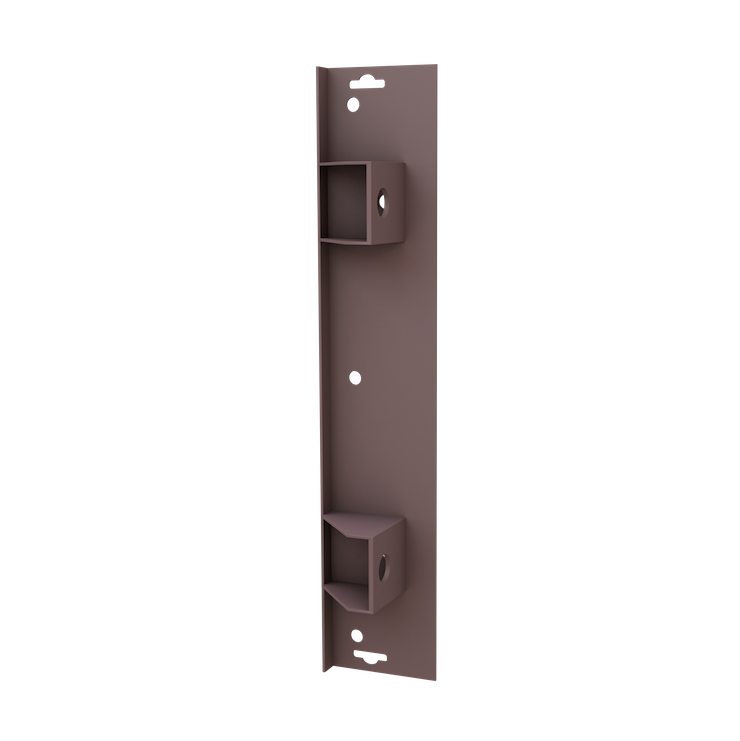

TYP C

TYP C OUT


  • Art.Nr. 46009 RAL 1035
  • Art.Nr. 46011 RAL 7044

Länge 521 mm, Links-Rechts verwendbar zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für 2 Verschlüsse TYP M

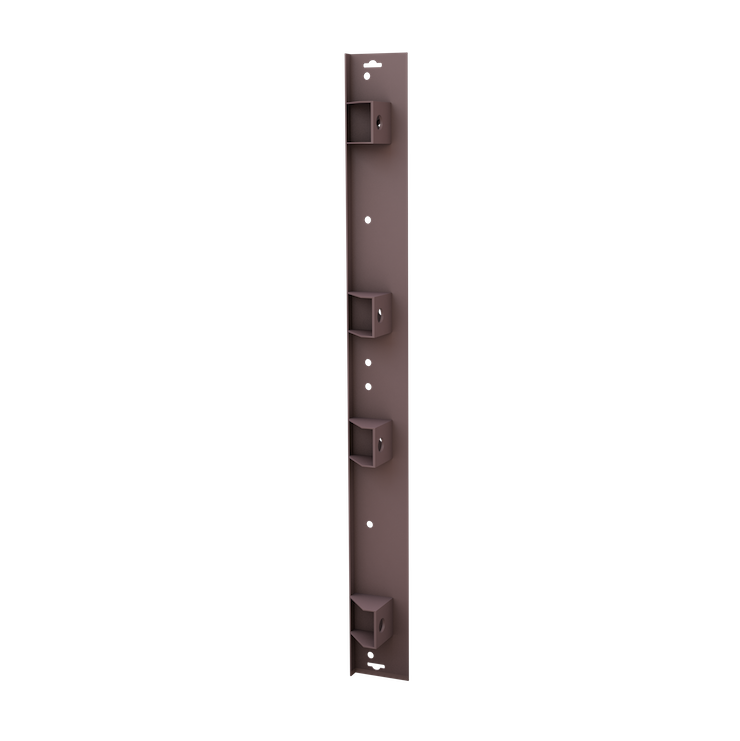

TYP D

TYP D OUT


  • Art.Nr. 46013 RAL 1035
  • Art.Nr. 46015 RAL 7044

Länge 1.031,5 mm, Links-Rechts verwendbar zur Aufnahme von 2 Platten ausgelegt. Ausführung zum Einsatz für 4 Verschlüsse TYP M

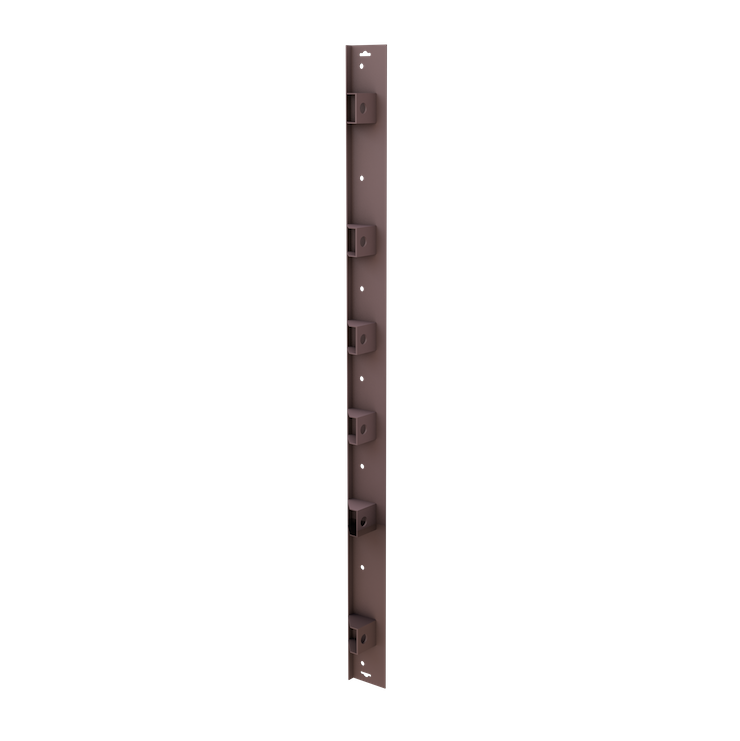

TYP OUT15 OUT

TYP OUT15 OUT *


  • Art.Nr. 46076 RAL 1035
  • Art.Nr. 46078 RAL 7044

Länge 1.542 mm, Links-Rechts verwendbar zur Aufnahme von 3 Platten ausgelegt. Ausführung zum Einsatz für 6 Verschlüsse TYP M

Systeme: FFPS® Basisschienen LIGHT Version

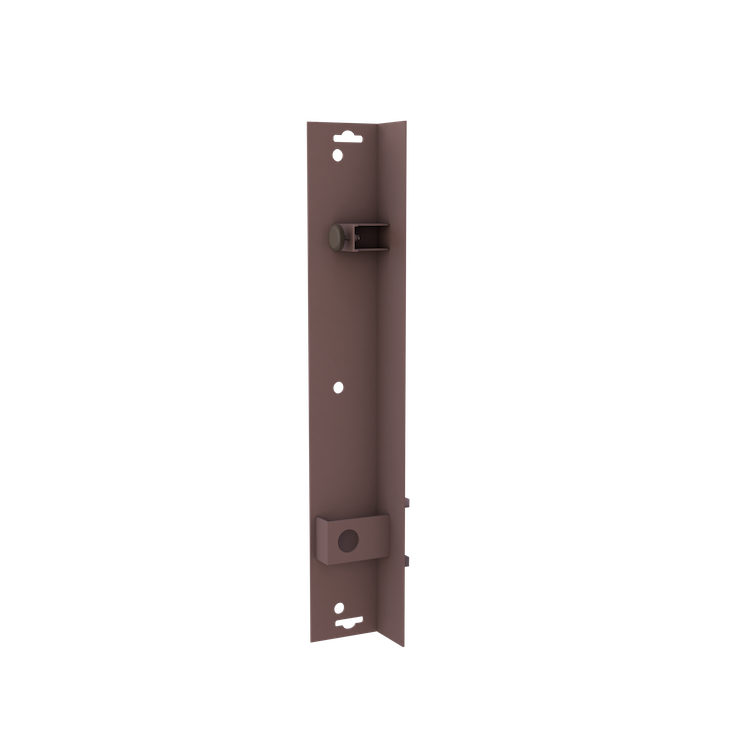

TYP LIGHT IN

TYP E LIGHT IN


  • Art.Nr. 46001 RAL 1035
  • Art.Nr. 46003 RAL 7044

Länge 521 mm, Links-Rechts verwendbar zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für 2 Verschlüsse TYP M

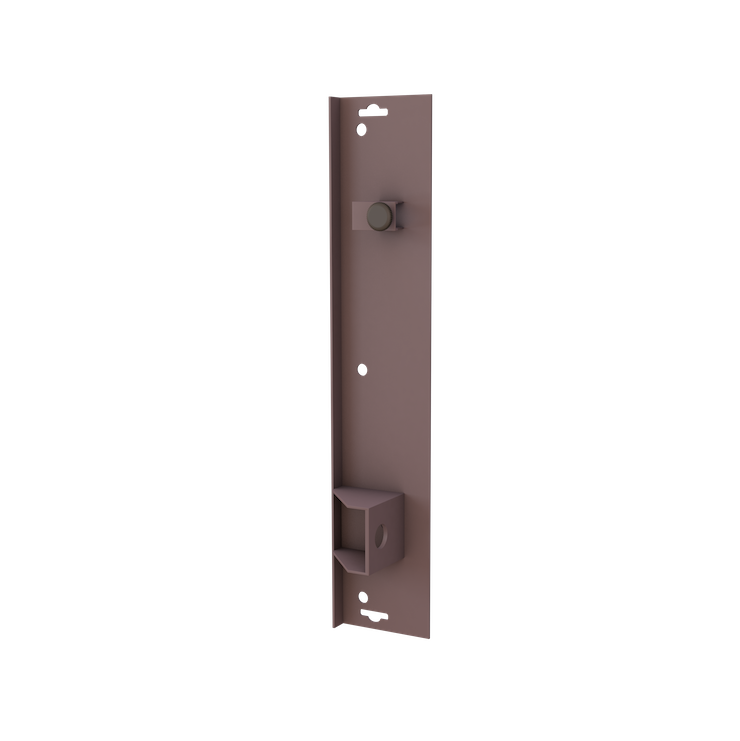

TYP LIGHT OUT

TYP F LIGHT OUT


  • Art.Nr. 46020 RAL 1035 links
  • Art.Nr. 46022 RAL 1035 rechts
  • Art.Nr. 46028 RAL 7044 links
  • Art.Nr. 46030 RAL 7044 rechts

Länge 521 mm, verwendbar zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für 1 Verschluss TYP M Rändelschraube jeweils inkludiert.

Systeme: FFPS® Schienen für Lichtschächte oder Fenster (die keine Abdichtung zum Boden benötigen)

Für das Abdichten von Fenstern sowie Sichtschächten und anderen Gegebenheiten werden je nach baulicher Situation ein weiteres Spektrum von Schienen benötigt. Mit der zur Verfügung stehenden UNI-Schiene, bei der man den Halter der die Platte zum Abdichten andrückt, universell einsetzen kann, sind fast keine Grenzen für die optimale Montage gesetzt.

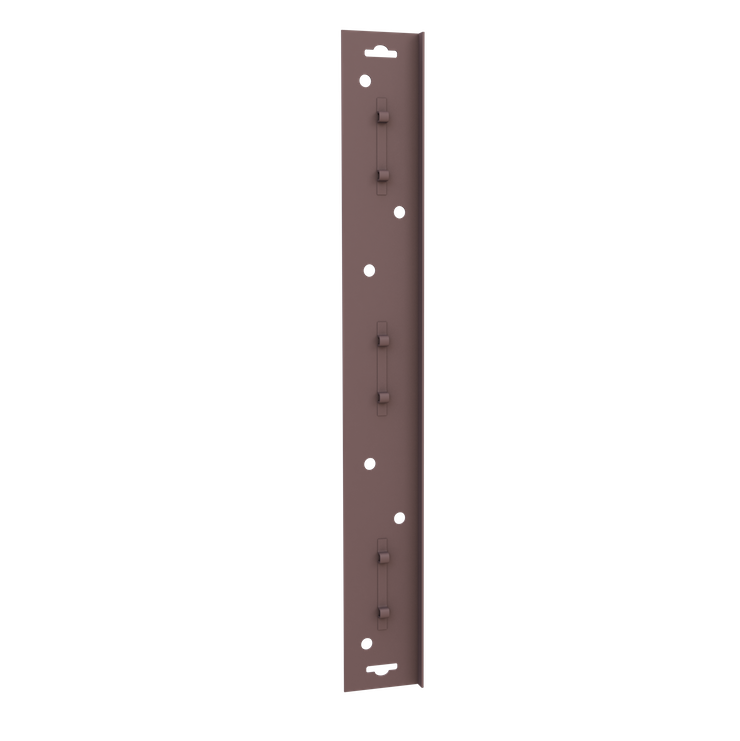

TYP I

TYP I OUT


  • Art.Nr. 46098 RAL 1035
  • Art.Nr. 46099 RAL 7044

Länge 550 mm, zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für 2 Halter TYP Y ausgelegt.

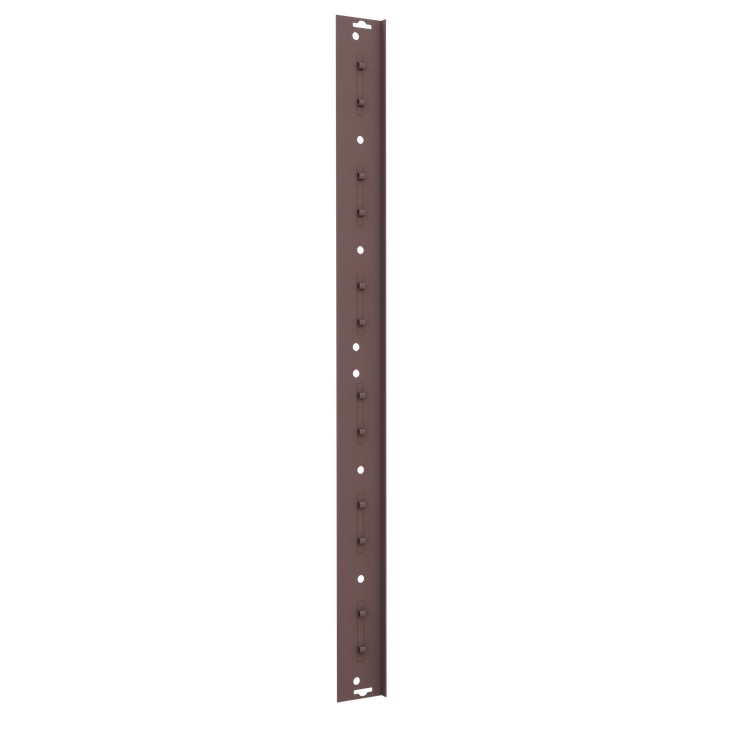

TYP X

TYP X OUT


  • Art.Nr. 46100 RAL 1035
  • Art.Nr. 46101 RAL 7044

Länge 550 mm, zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für 3 Halter TYP Y ausgelegt. Schiene für 5 Halter nur auf Sonderbestellung.

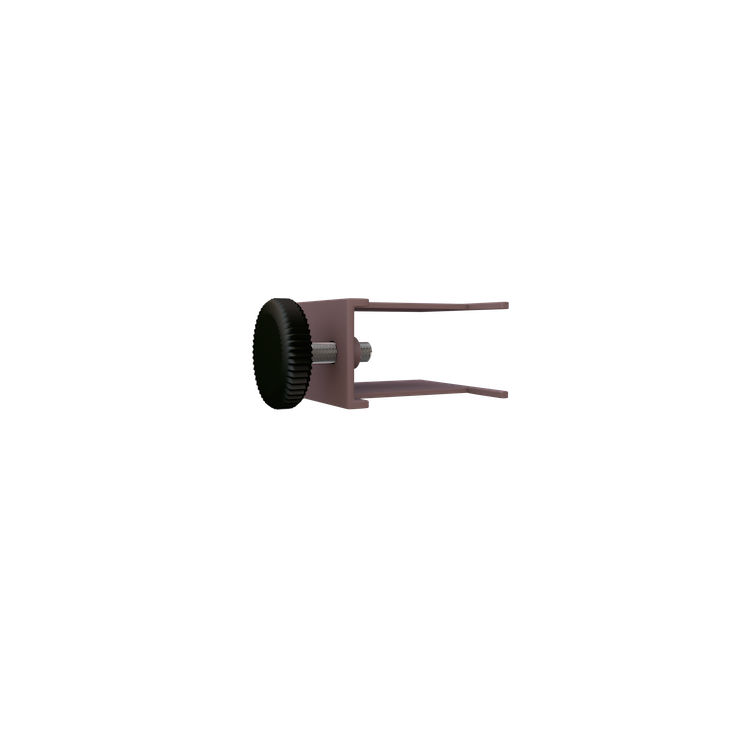

TYP Y

HALTER TYP Y OUT


  • Art.Nr. 46072 RAL 1035
  • Art.Nr. 46074 RAL 7044

Fixierhalter in Verbindung mit den Schienen TYP I und TYP X. Diese Kombination ermöglicht es für fast alle baulichen Gegebenheiten gerecht zu werden.

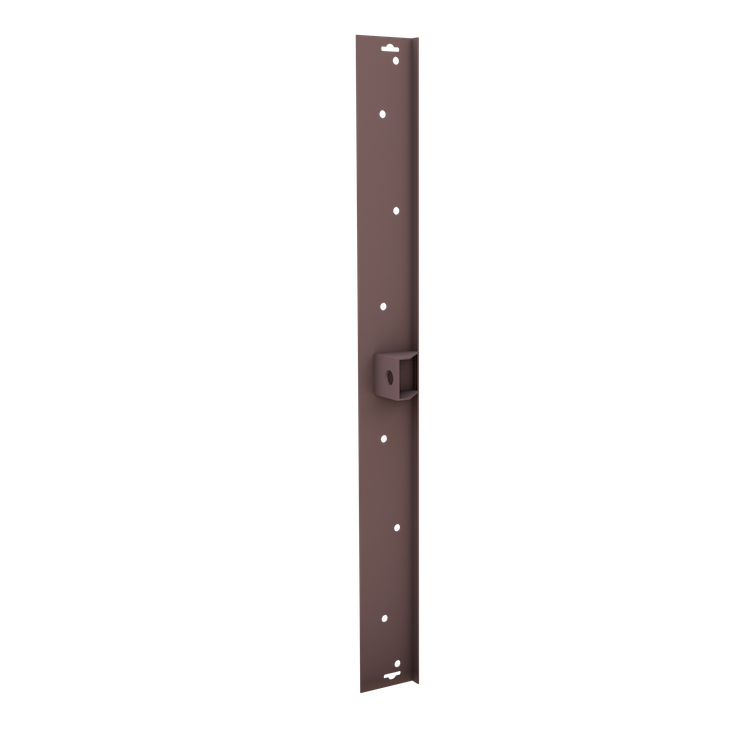

TYP G

TYP G OUT


  • Art.Nr. 46036 RAL 1035
  • Art.Nr. 46038 RAL 7044

Länge 1.031,5 mm, zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für die einfache Querverspannung mittels 1 Verschluss TYP M. Jederzeit links oder rechts kürzbar.

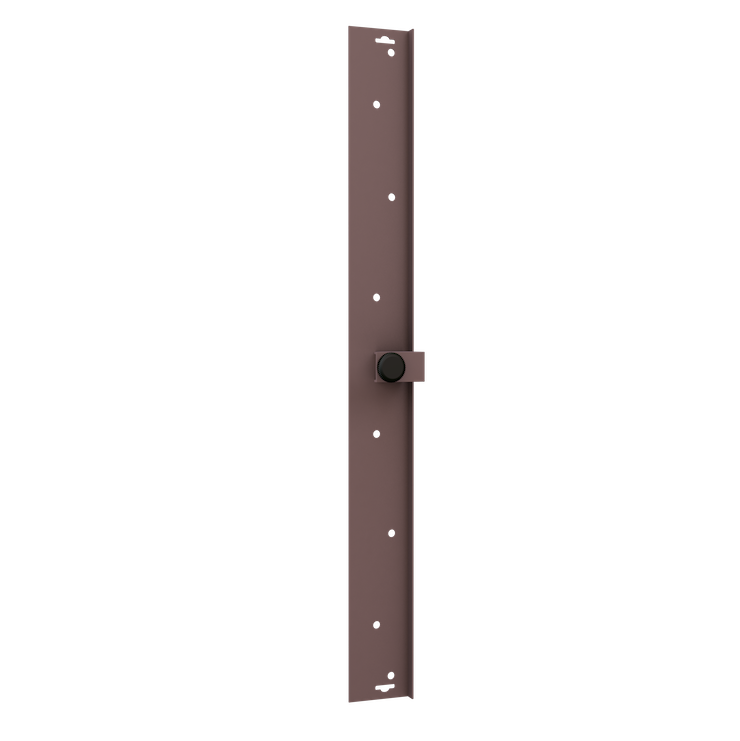

TYP H

TYP H OUT


  • Art.Nr.46040 RAL 1035
  • Art.Nr.46042 RAL 7044

Länge 1.031,5 mm, zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für eine Befestigungsstelle mittels Rändelschraube (Rändelschraube inkludiert). Jederzeit links oder rechts kürzbar.

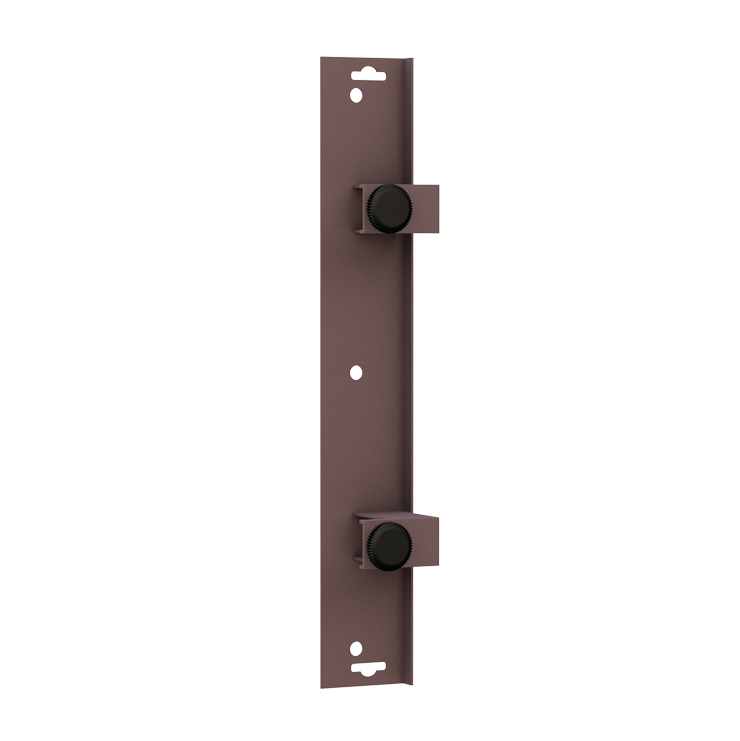

TYP K

HALTER TYP K OUT


  • Art.Nr. 46044 RAL 1035
  • Art.Nr. 46046 RAL 7044

Länge 521 mm, zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für die einfache Verspannung mittels 2 Rändelschrauben (Rändelschrauben inkludiert).

Systeme: FFPS® Schienen für Lichtschächte in Verbindung mit dem Kellerfenster (die eine Abdichtung zum Boden benötigen)

TYP X

TYP XL OUT


  • Art. Nr. 46113 RAL 1035
  • Art. Nr. 46115 RAL 7044

Länge 1.100 mm, zur Aufnahme einer Platte ausgelegt. Ausführung zum Einsatz für 3 Halter TYP Y ausgelegt. Schiene für 5 Halter nur auf Sonderbestellung.

TYP Y

HALTER TYP Y OUT


  • Art.Nr. 46072 RAL 1035
  • Art.Nr. 46074 RAL 7044

Fixierhalter in Verbindung mit den Schienen TYP I und TYP X. Diese Kombination ermöglicht es für fast alle baulichen Gegebenheiten gerecht zu werden.

Hinweis Kurzbezeichnung: IN steht für Montage in der Laibung, OUT steht für Montage vor der Laibung
* keine Lagerware

Platten: FFPS® Mehrschichtplatten und Alupaneele

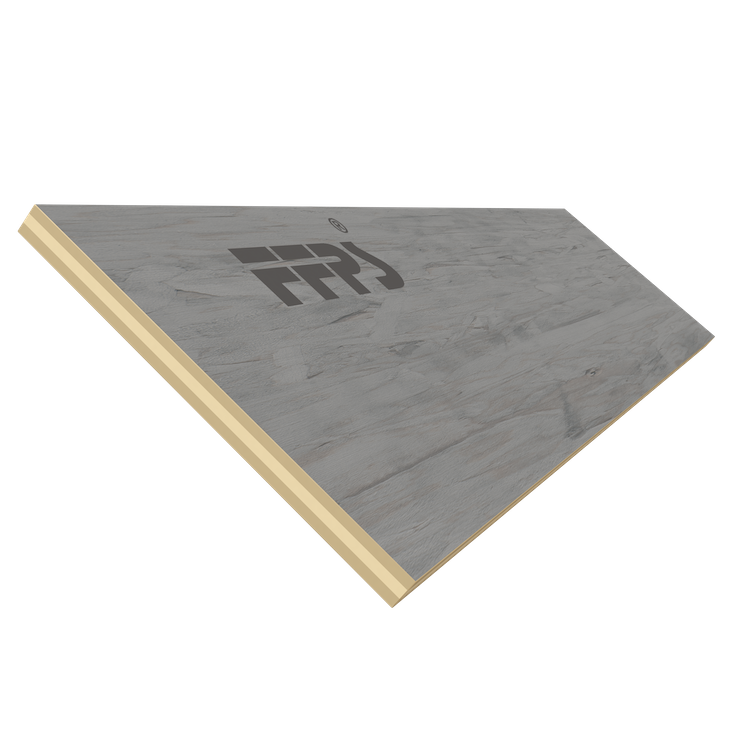

TYP P

TYP P HOLZPLATTE


Diese wird in 3 Längen angeboten:

  • Art. Nr. 45100; 125 x 50 cm (Rohmaß 130 x 50 cm)
  • Art. Nr. 45101; 195 x 50 cm (Rohmaß 200 x 50 cm)
  • Art. Nr. 45102; 265 x 50 cm (Rohmaß 270 x 50 cm)

Farbe: grauer Holzton
ACHTUNG: für andere Qualitäten und Ausführungen als dieser entsprechenden 3 Mehrschichtplatte 9/9/9 mm und nach EN13353 gefertigt wird keine wie immer geartete Funktionsgarantie gewährleistet. Eine Funktionsprüfung ist generell unabdingbar vor jeden Einsatz erforderlich.

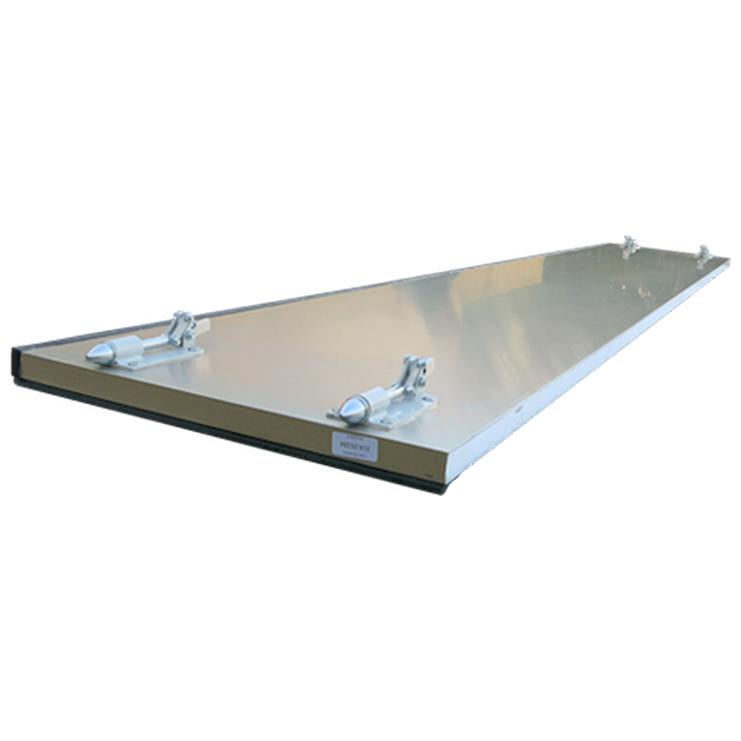

TYP P ALU-Wabenplatte

TYP PA ALU-Wabenplatte


FFPS® – TOP Plattenpaneel ist mit Aluminiumdecklagen sowie einem Aluminiumwabenkern und durch Aluminiumrohrverstrebungen hochwertig ausgeführt. Es wird mit einem speziellen Thermoplastklebesystem verarbeitet. Diese FFPS® – TOP Paneele werden nur auf Maß gefertigt und das Aufmaß und die Montage ausschließlich von befähigten Montageunternehmen vorgenommen. Das maximale Maß in dieser Ausführung mit der Stärke von 29 mm ist mit der Länge von 300 cm gegeben. Die Höhe beträgt immer pro Paneel 49,5 cm ohne Dichtungssystem.


FFPS® Montage Zubehör

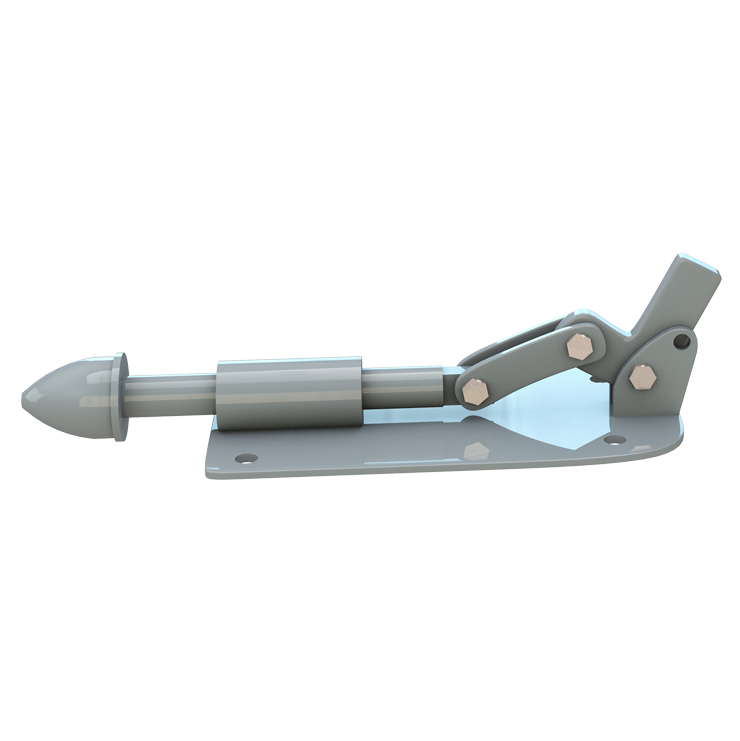

TYP M

TYP M BASISVERSCHLUSS


  • Art.Nr. 46050 RAL 7000

Die Spitze und die Stangenführung wird aus technischen Erfordernissen in verzinkt chromatisiert gefertigt. Inhalt: in Blisterverpackung inklusive Bohrschablone in PVC Folie zum einmaligen Gebrauch.

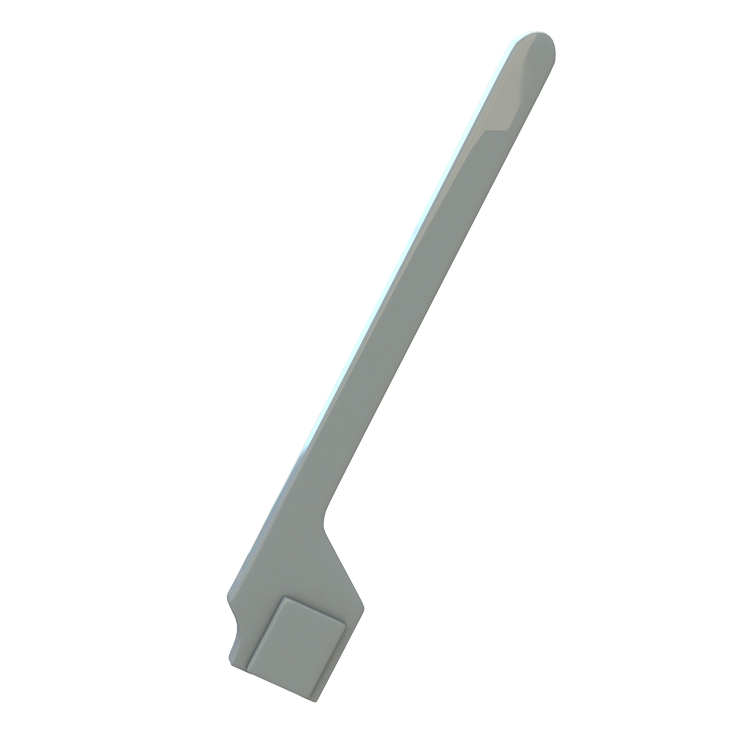

TYP N

TYP N SICHERHEITSSCHLÜSSEL


  • Art.Nr. 46052 RAL 2000

Durch diese Form des schnellen Verschließens und Öffnen der unter Spannung stehenden Verschlüsse wird dies besonders leicht gemacht. Dies hat weiters den Vorteil das unbeabsichtiges öffnen eben durch Kinder verhindert wird.

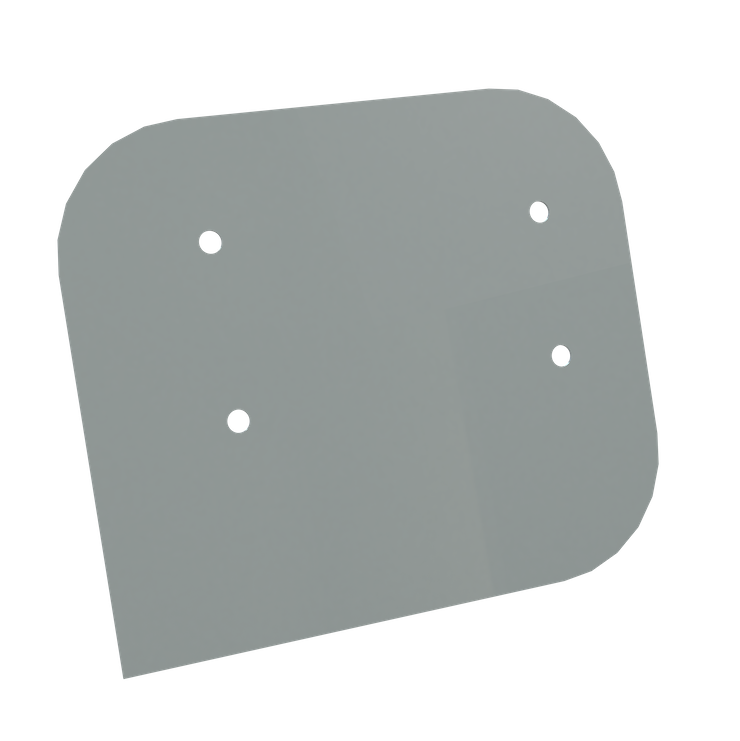

TYP Z

TYP Z METALL-BOHRSCHABLONE


  • Art.Nr. 46070 RAL 7000

Erleichtert den Profi und bei vielen Montagen die genaue Vorbohrung für den Verschluss TYP M und den Verschlussteil TYP S und TYP T

SICHERHEITSHINWEISE: Kindern ist die Montage und Handhabung strengstens untersagt. Vorsicht, Quetschgefahr bei nicht sachgerechter Benutzung der Verschlüsse TYP M.

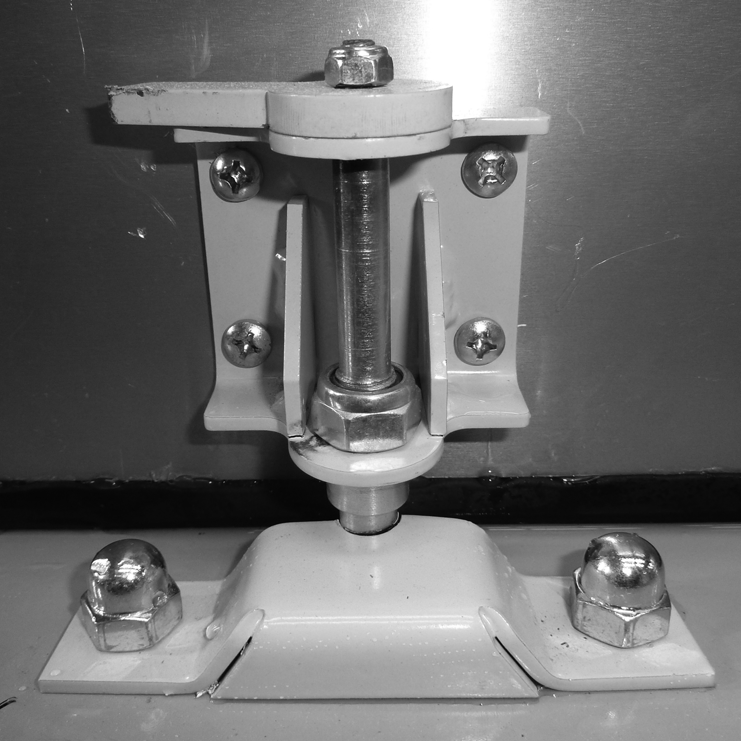

TYP S

TYP S ZUSATZVERSCHLUSS FÜR DIE BESSERE BODENHAFTUNG


  • Art.Nr. 46085 RAL 7000, RAL 2000 pulverbeschichtet

Diese zusätzliche Verschlussmöglichkeit empfehlen wir bei nachgebenden Bodenverhältnissen. Ab der Länge von >200 cm ist der Einsatz zwingend vorgesehen. Siehe mögliche Notwendigkeiten in der jeweiligen Montageanleitung. Inklusive Bodenhalterung.

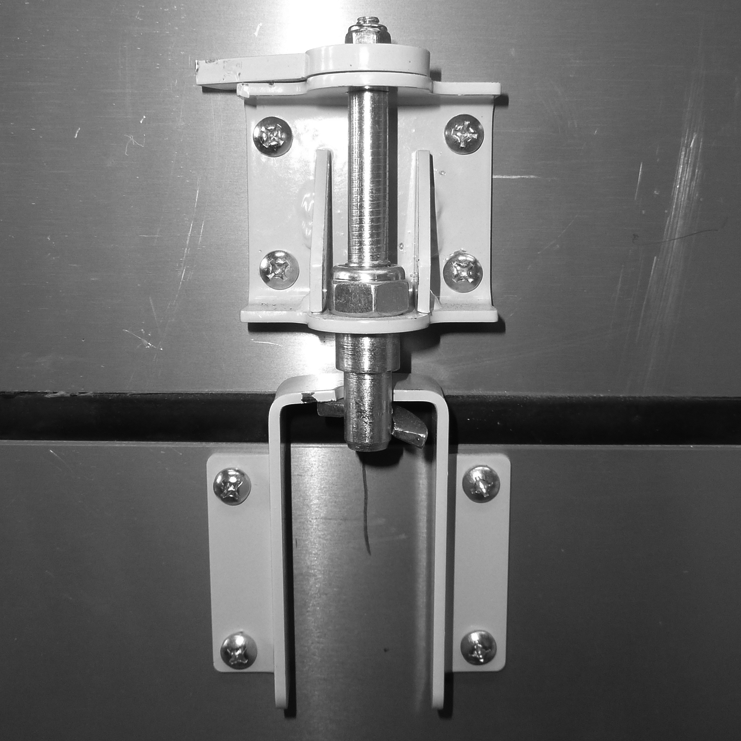

TYP T

TYP T ZUSATZVERSCHLUSS FÜR DIE PLATTENVERBINDUNG


  • Art.Nr. 46086 RAL 7000, RAL 2000 pulverbeschichtet

Diese zusätzliche Verschlussmöglichkeit ist ab der Länge von >130 cm für mindestens zwei Platten zwingend vorgesehen. Sie dient für die stabile Aufsetzung von Platte zu Platte und deren Dichtheit. Siehe mögliche Notwendigkeiten in der jeweiligen Montageanleitung. lnklusive Verschlusshalterung für die zweite Platte.

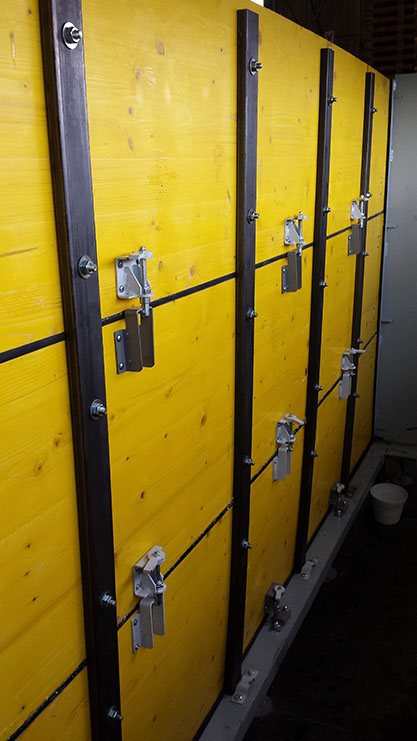

TYP T

TYP STR STREBE


  • Art.Nr. 00000 RAL 7000, RAL 2000 pulverbeschichtet

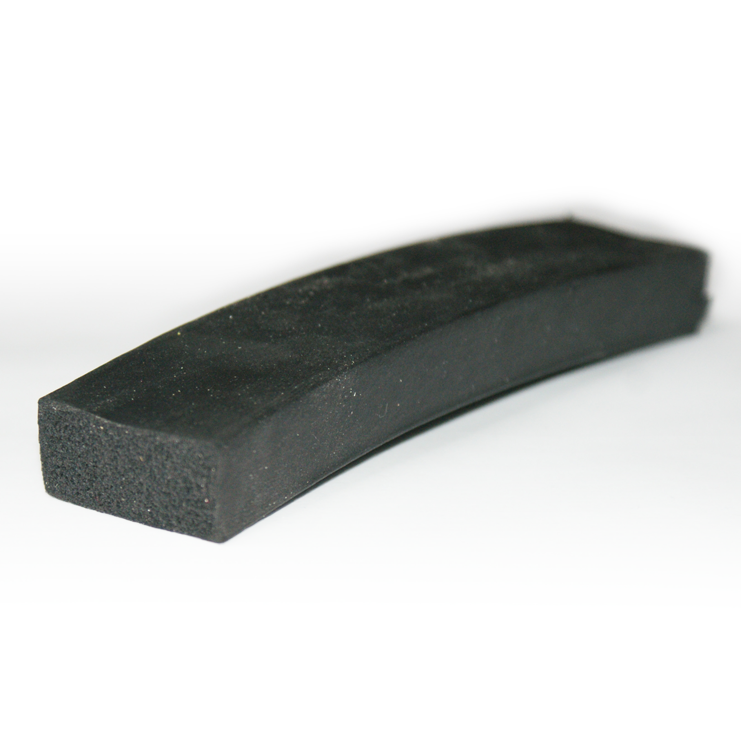

TYP U

TYP U Dichtung für den Bodenabschluss


  • Art. Nr. 46060 Länge 275cm *
  • Art. Nr. 46061 Länge 135cm *
  • Art. Nr. 46065 in 25 Meter Rollen

Das spezielle Rechteckprofil dient zur Abdichtung jener Stellen die sich zu einem Boden richten.

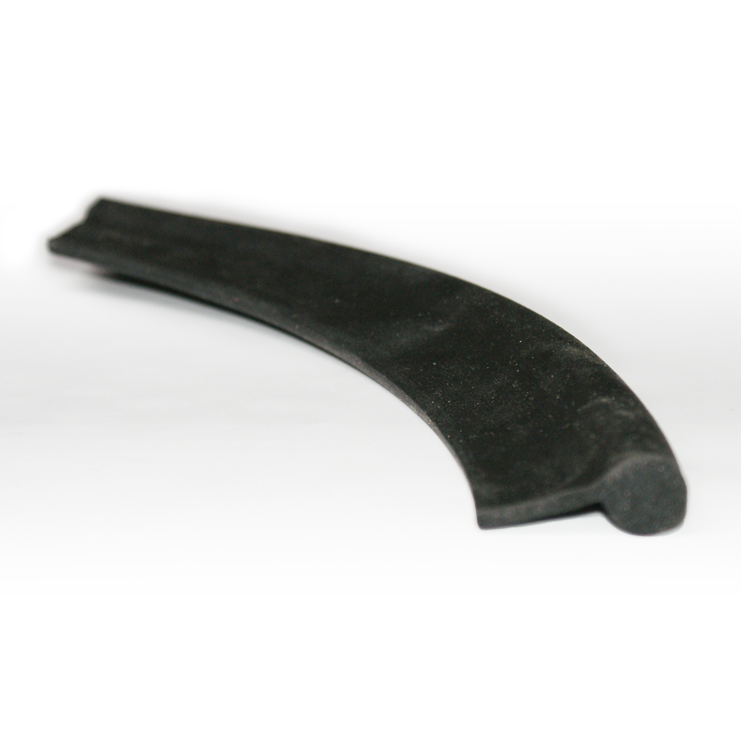

TYP L

TYP L Dichtung für den Wandabschluss und für einfache Abschlüsse von Sichtschächten.


  • Art. Nr. 46062 Länge 102 cm *
  • Art. Nr. 46066 in 25 Meter Rollen

Das L-Rundlaschenprofil dient zur Abdichtung jener Stellen die einer Wandfläche entsprechen.

* in Blisterverpackung

Die nachstehenden Materialien sind von uns auf Ihre Qualität und passenden Voraussetzungen für das FFPS® System ausgewählt worden. Wir weisen darauf hin, dass diese Materialien als Empfehlung für eine erfolgreiche Montage zur Anwendung kommen sollten, sonst können wir dies nicht garantieren. Selbstverständlich können auch andere Fabrikate verwendet werden mit mindestens gleich- oder höherwertiger Güte. Jedoch lehnen wir ab das bei Verwendung von Fremdmaterialien wir keine Abnahme bzw. Zertifizierung die durch spezielle Montageunternehmen (siehe Merkblatt Zertifizierung) erfolgt vornehmen können.

FFPS® ALLWETTERFOLIE TYP ME110


  • Art. Nr. 42112 1 Meter Länge *
  • Art. Nr. 42110 25 Meter Rollen

Diese Spezialfolie dient zur luft-, wind- und wasserdichten Verklebung am Baukörper (Fassadenbereich). Speziell im Fußpunktbereich dient die 1,00 mm dicken Folie zur Abdichtung nach DIN 18195. Diese hat eine hervorragende Haftung auf bauüblichen Untergründen, wie z. B. Beton, Mauerwerk, Holz, Metall, vielen Kunststoffen, Hart-PVC und verschiedenen Kaltbitumen. Produktvorteile: Verarbeitung ab -5° C auf leicht feuchten Untergründen, luft-, wind- und wasserdichten, geschlitztes Abdeckpapier
* in Blisterverpackung

FFPS® VERSCHRAUBUNGS-KIT FÜR SCHIENEN UND VERSCHLÜSSE


  • Art. Nr. 42116 in Blister Verpackung

Inhalt:
10 Stiftschrauben annähernd DIN 939 M10 **
10 Beilag Scheiben DIN 126- ISO 7091 M10 **
10 Sicherheits-Stop Muttern DIN 980 M10 **
8 Flachrundschrauben DIN 603 M6 x 40 mm *
8 Sicherheits-Stop Muttern DIN 980 M6 *
8 Dichtscheiben M6,3 x 19 mm *
8 Blechschrauben Linsenkopf DIN 7981 5,5 x 25 mm *
* für Verschlüsse TYP M (ausgerichtet für 4 Verschlüsse)
** für die Schienenmontage (ausgerichtet 50 cm Höhe-eine Garnitur)

FFPS® DÜBELKLEBER TYP FX130 (300ml)


  • Art. Nr. 42114

Spezieller 2 Komponenten Kleber (Farbe: grau) der aber einfach durch Mischdüsenaufsatz mit normaler Kartuschen Presse verarbeitet werden kann. Die genauen Kriterien der Verarbeitungs- und jeweiligen Einsatzkriterien entnehmen sie dem Produkt. Dieser Dübel Kleber wird für die professionelle Verarbeitung der FFPS® Gewindestifte benötigt.

FFPS® KLEBER FÜR DICHTUNGEN TYP 520 (500ml)


  • Art. Nr. 42118

Dieser Kleber (Farbe: dunkelgelb) ist speziell für die Verarbeitung der FFPS® Dichtungen getestet worden. Temperaturbereich bis max. +105°C, Anwendungstemperatur: ideal 15-20°C nicht unter 0°C verwenden.
Die Mindesttrockenzeiten (Ablüftzeit), Kontaktklebezeit und Abbindezeit entnehmen Sie bitte den technischen Daten (Datasheet) im Internet. Wichtiger Hinweis: vor jeden Gebrauch unbedingt den Inhalt neu aufrühren!!!
Die zu verklebenden Teile werden beidseitig gleichmäßig mit dem Kleber mit einem Pinsel bestrichen.
Die zusätzliche Verklebung von den überlappenden Teilen der Dichtungen TYP U zu den Dichtungen TYP L kann mittels herkömmlichen Sekundenklebern vorgenommen werden.

FFPS® KLEB-UND DICHTSTOFF TYP OS111 (310ml)


  • Art. Nr. 42108

Der Kleb- und Dichtstoff (Farbe: Schwarz) kann sofort verarbeitet werden und haftet sogar auf nassen Untergründen. Er eignet sich zum Verkleben von bituminösen Dachabdeckungen (inklusive APP und SBS – modifizierten Bitumen), zum wasserdichten Abschließen von Fugen, Nähten und Anschlüssen von Dachrändern, Schornsteinen, Lichtkuppeln, Dachdurchführungen, zum Einkleben von Wasserabflüssen und Kiesbehältern, zum Abdichten von Leckagen und für (Not) Reparaturen , sogar auf nassen Untergründen, zum Befestigen von Metallplatten auf beton und steinartigen Untergründen sowie zum Kleben von Randstreifen bei aufgehenden Fassadenarbeiten.F
Produktvorteile: Thixotrop, nicht toxisch, hoch isolierend, schützt vor Rost und Feuchtigkeit, kann mittels herkömmlicher Kartuschen-Presse (nicht im Lieferumfang inkludiert) verarbeitet werden

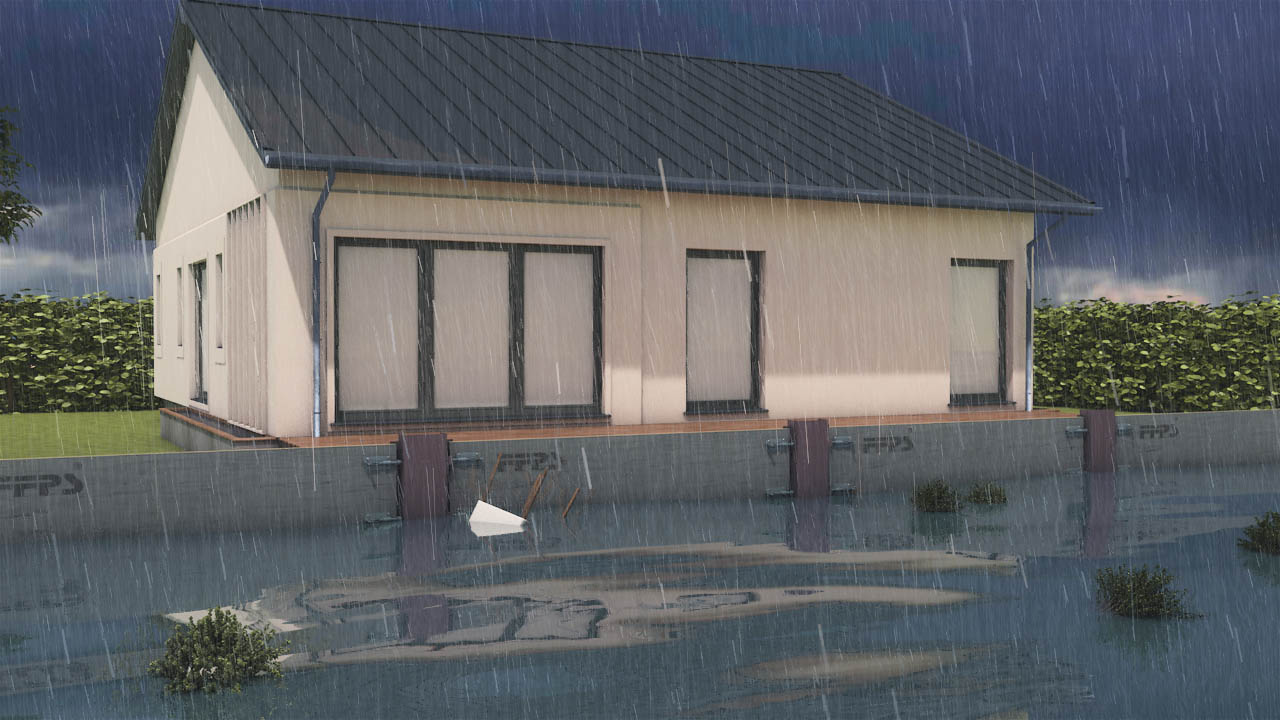

FFPS® Optionales Zubehör: Tower Lösung - für den weitläufigen Schutz

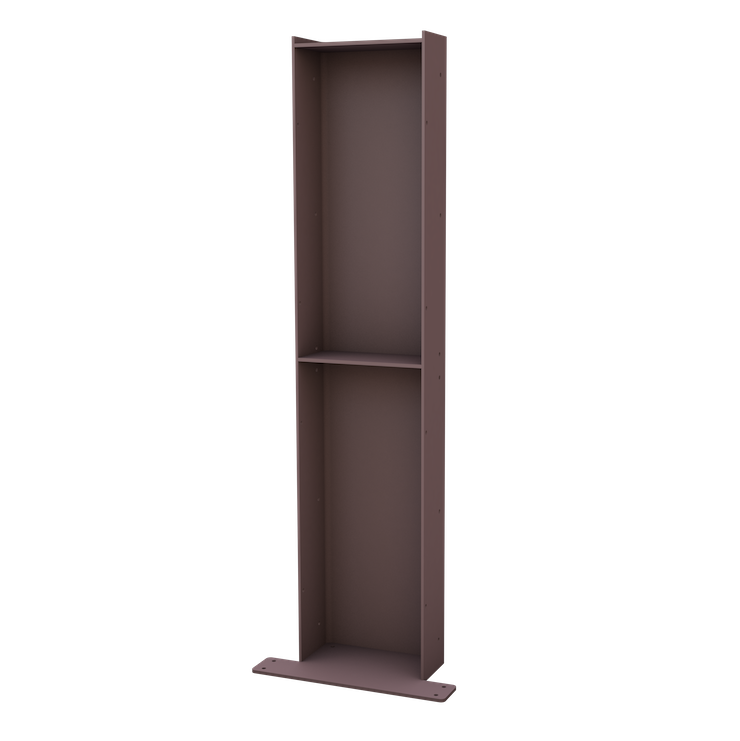

TYP W

TYP W **


  • Art. Nr. 46082

Tower 1.150 mm zur Aufnahme der Schienen TYP B und TYP D geeignet Dieser Tower ist aus besten Stahl massiv gefertigt. Nur in der RAL Farbe 1035 pulverbeschichtet erhältlich. Ansicht des Towers, gerichtet zum abwehrenden Bereich. Für die Aufnahme von zwei FFPS Platten vorgerichtet. Beachten Sie die einschlägigen Kriterien der zusätzlichen Stabilisatoren für diesen besonderen Einsatzbereich. (Empfehlung alle 50 cm ist der TYP T zu verwenden).

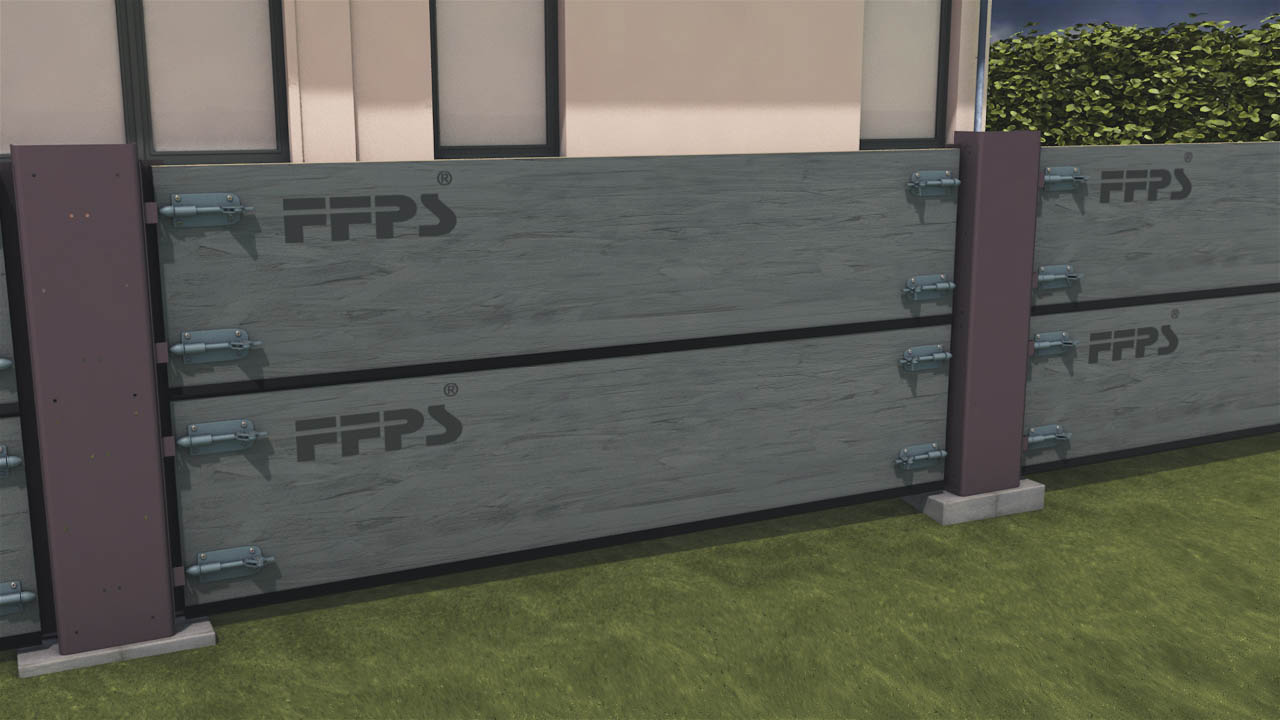

Die Tower Lösung, montiert und einsatzbereit
Die Tower Lösung, montiert und einsatzbereit

Die Tower Lösung, montiert und einsatzbereit


Die empfohlene Plattenlänge sollte in der Regel 195 cm bis 200cm betragen. Über 200cm Plattenlänge sind nach den örtlichen Gegebenheiten geeignete Stabilisatoren gegen den Boden mitzuverwenden.

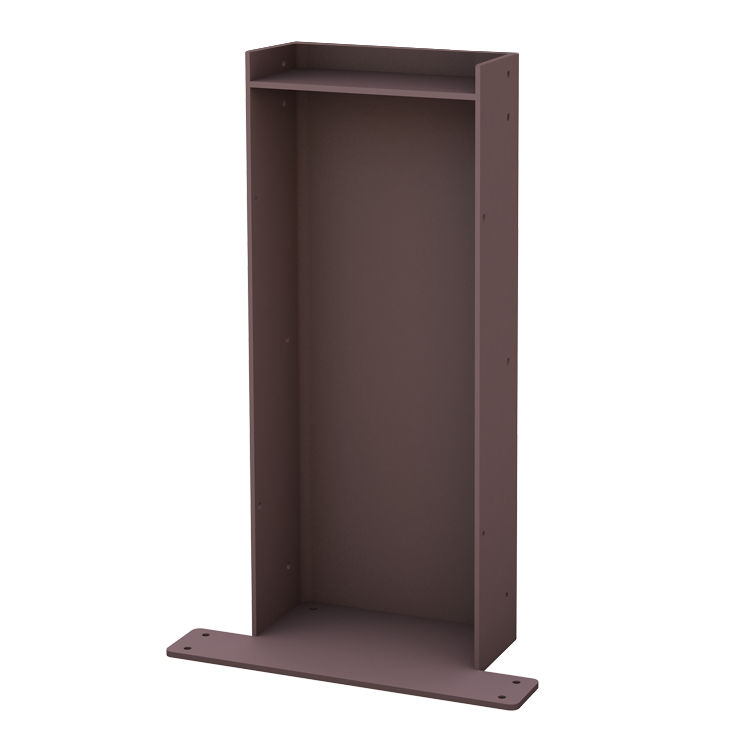

TYP V

TYP V **


  • Art. Nr. 46080

Das L-Rundlaschenprofil dient zur Abdichtung jener Stellen die einer Wandfläche entsprechen.

TYP J

TYP J **


  • Art. Nr. 46090

Das L-Rundlaschenprofil dient zur Abdichtung jener Stellen die einer Wandfläche entsprechen.

** keine Lagerware
