FFPS® Montageanleitung (Schnellübersicht)

Entnehmen Sie bitte die genauen Montagerichtlinien der beigefügten Montaganleitungen des jeweiligen Produkts.

Schiene anlegen

 1

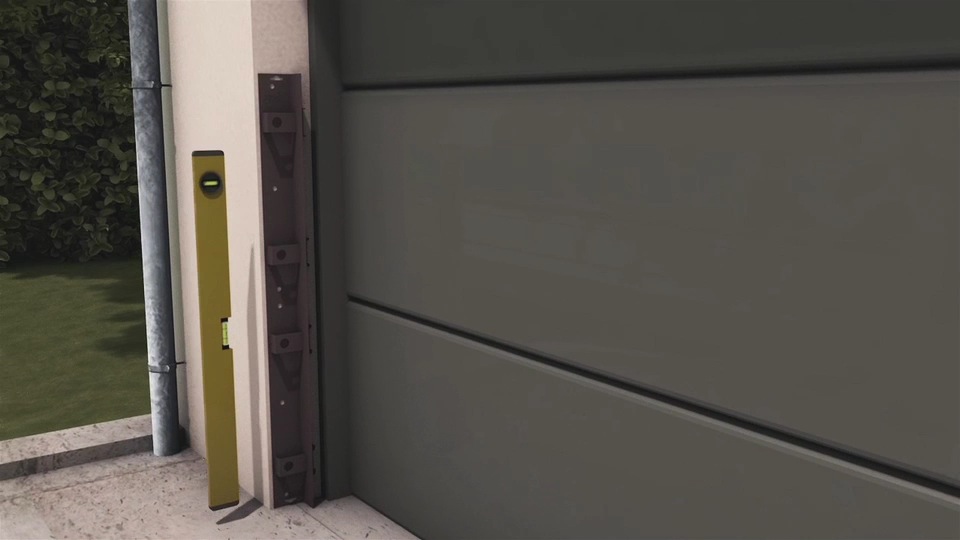

Schiene anlegen und mit einer Wasserwaage ins Lot bringen.

TYP B

 2

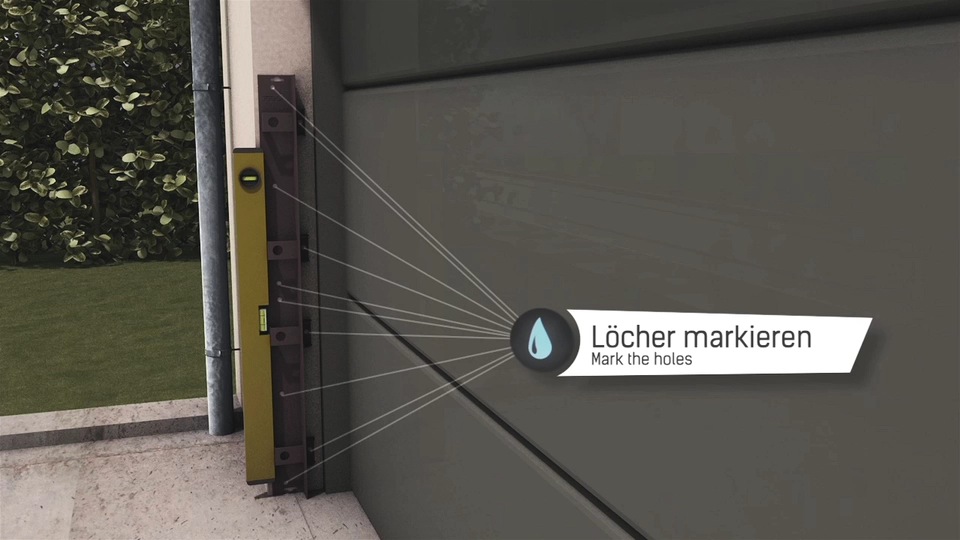

Alle vorgesehenen Befestigungs-Öffnungen markieren.

TYP IN15 IN

 3

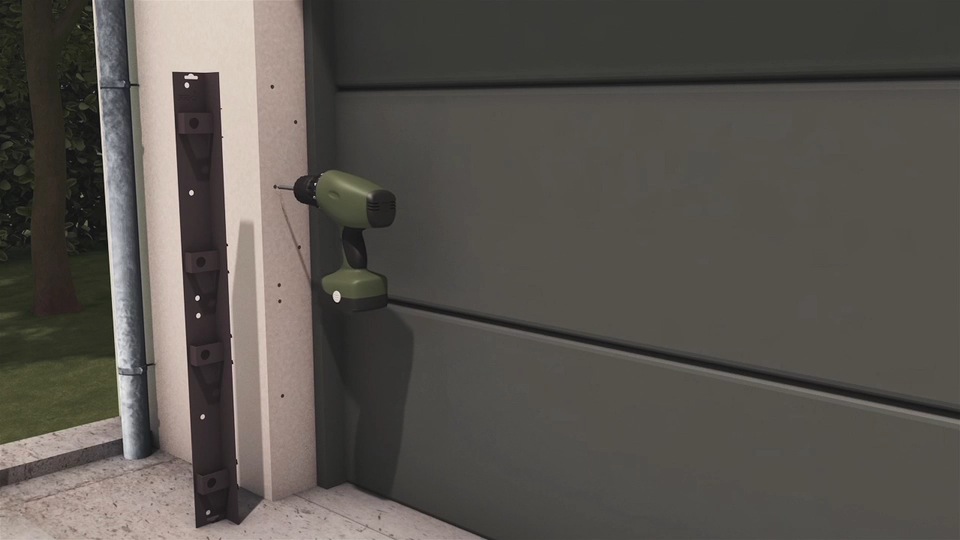

Mit geeignetem Bohrer Bohrlöcher vornehmen.

TYP C

 4

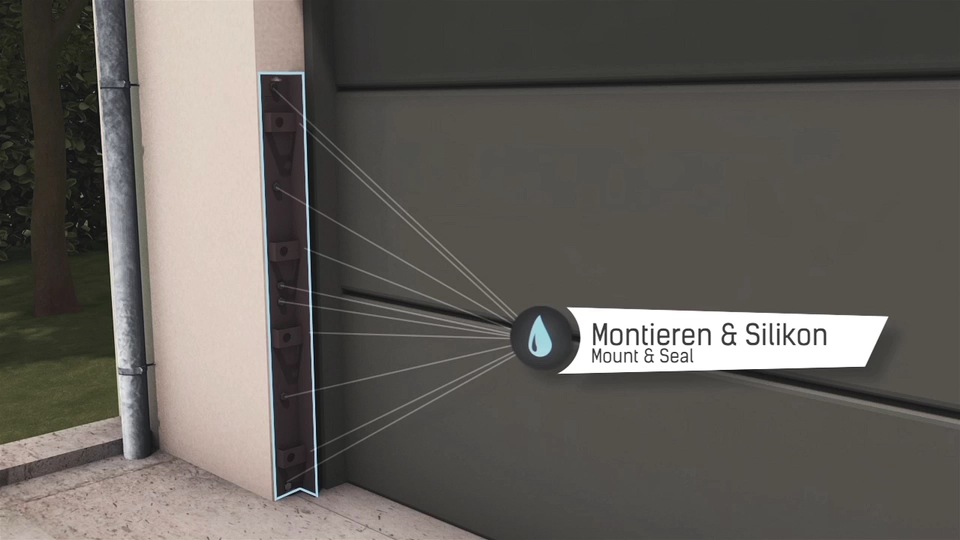

Schienen befestigen und die Schienenrückseite mit der FFPS® Allwetterdichtfolie zur Mauer abdichten. Auch die Schienenkanten ist mit der FFPS® Dichtungsmasse gegen unerwünschten Wassereintritt abzudichten.

TYP D

 5

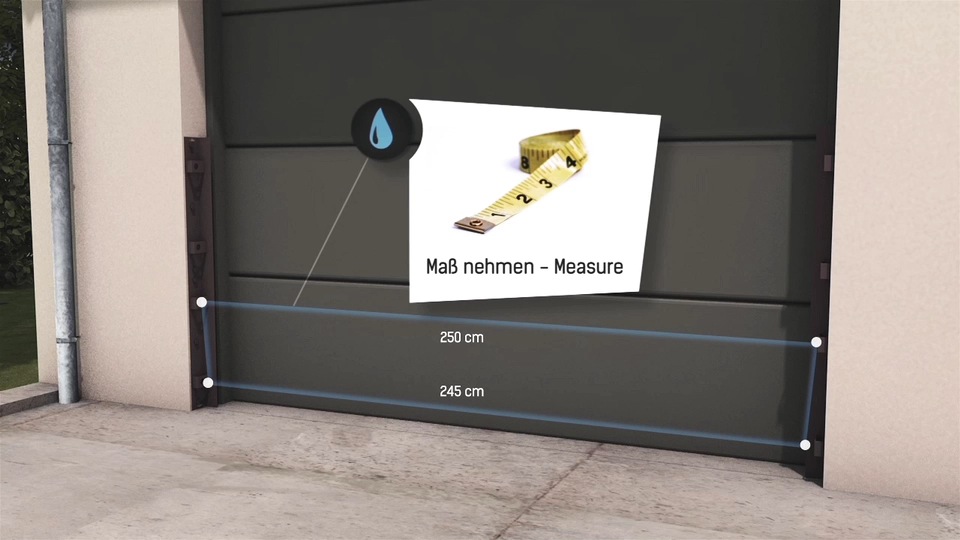

Das Plattenmaß wird oben und unten zu den Schienenverschluss-Kantenöffnungen ermittelt.

TYP OUT15 OUT

 6

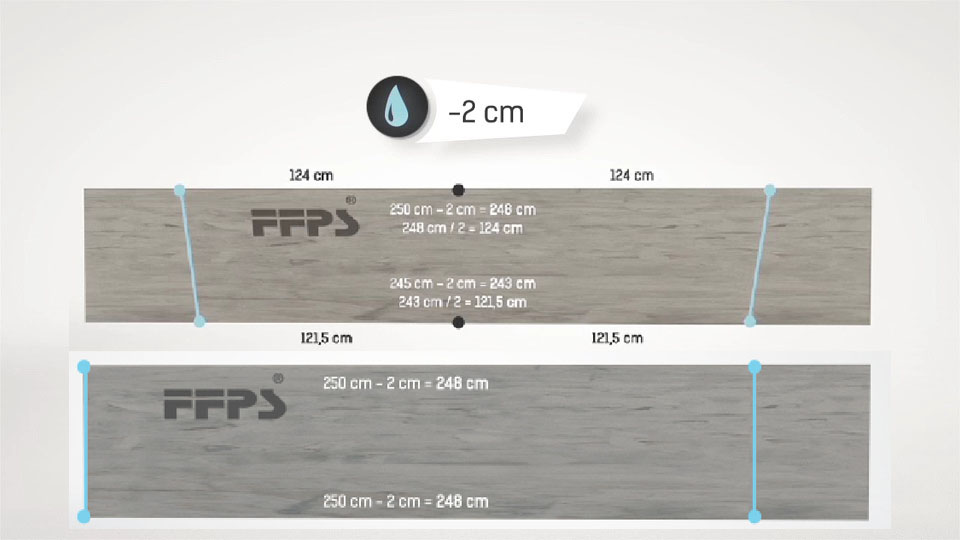

Das gegebene Maß wird bei der FFPS® Holzplatte um 2 cm als Endmaß gekürzt. Bei ungleichen Verhältnissen ist nach den Richtlinien in der Montageanleitung vorzugehen.

TYP LIGHT IN

 7

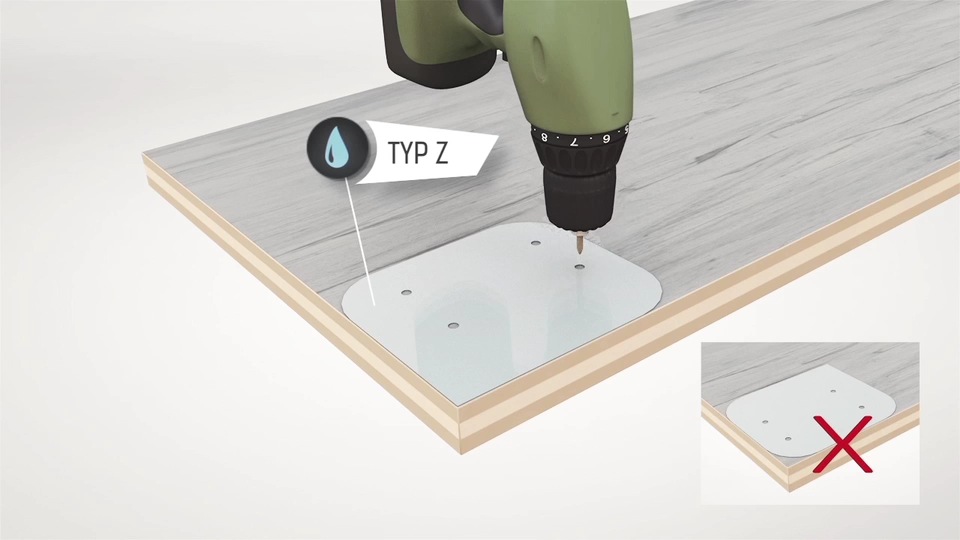

Einfach mit der Bohrschablone die Löcher für die Verschlüsse vorbohren.

TYP LIGHT OUT

 8

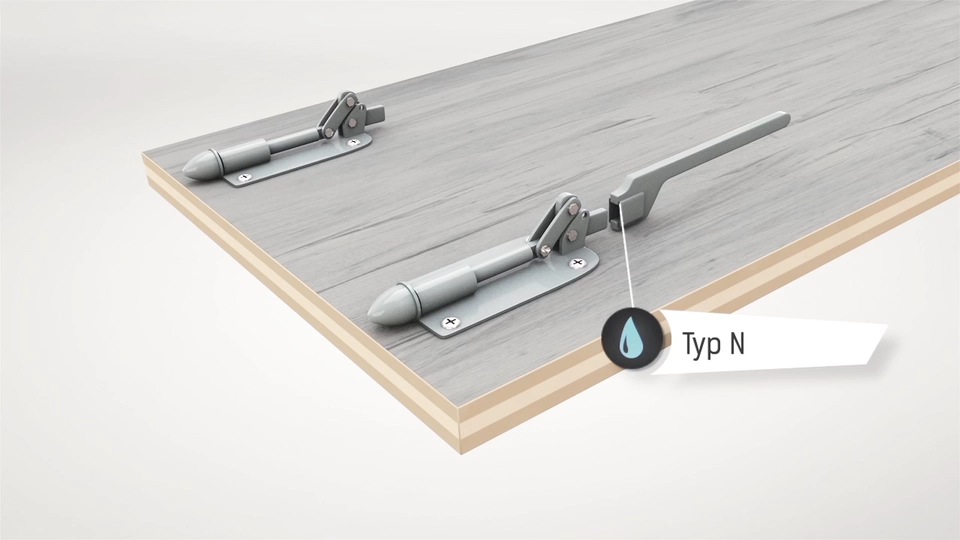

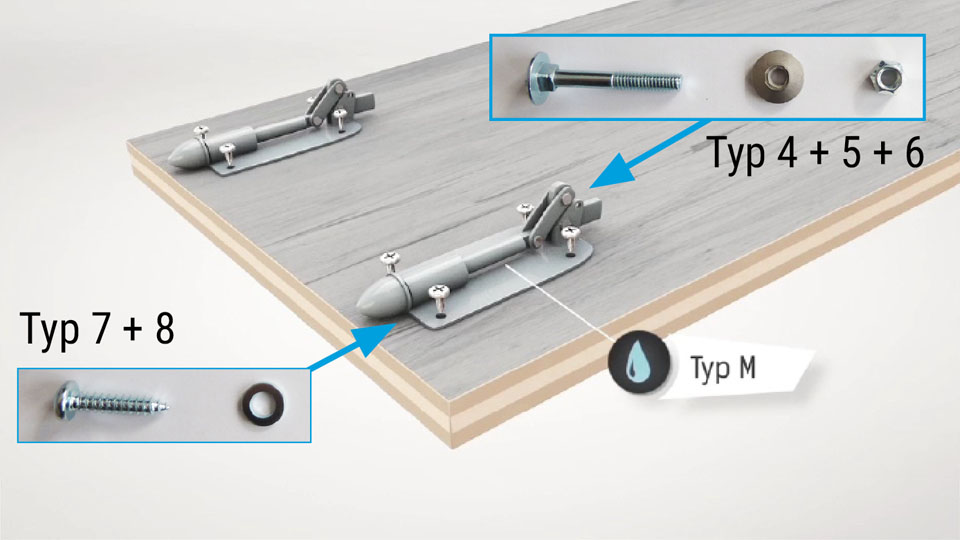

Die Verschlüsse nach Maßgabe der vorgegeben Materialien befestigen. Vorteil: im FFPS® Montage KIT befinden sich alle Materialien zur Befestigung für eine Einheit (50 cm Schienenhöhe).

TYP LIGHT OUT

 9

Jetzt wird die erste Platte an die Schiene herangeführt.

TYP LIGHT IN

10

Verschliessen mittels Spezialschlüssel. Kindersicher und absperrbar (Diebstahlschutz).

TYP LIGHT OUT

11

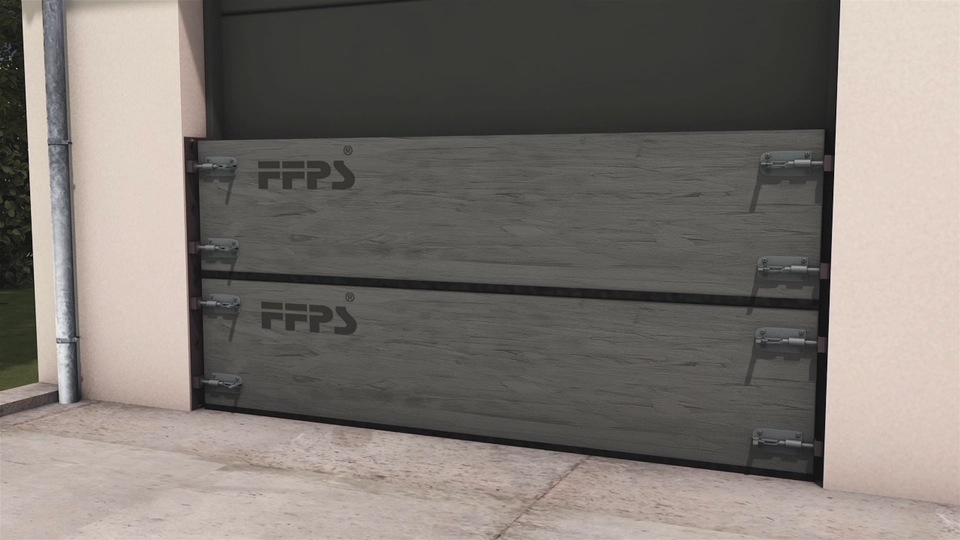

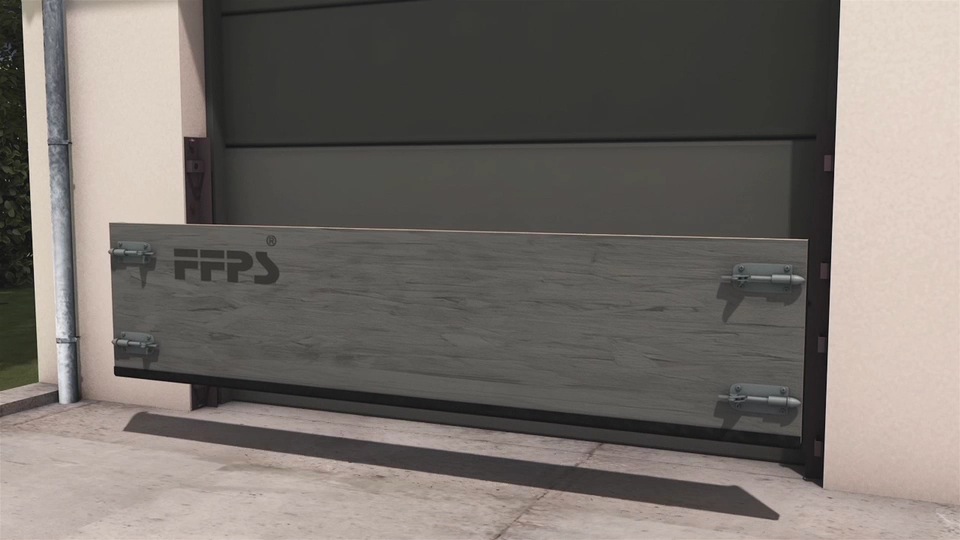

Einfacher und schneller Einsatz.

TYP LIGHT OUT

12

Es wird empfohlen ausschließlich von FFPS® angebotenen Montagematerialien zu verwenden (FFPS® Zertifizierungsrichtlinien beachten).

SICHERHEITSHINWEISE: Die Montage und Handhabung ist nur von Personen gestattet die über eine ausreichende und körperliche Fähigkeiten samt ausreichendem handwerklichen Geschick verfügen. Kindern ist die Montage und Handhabung strengstens untersagt. Als wichtigen Sicherheitshinweis wird auch die Quetschgefahr bei nicht sachgerechter Benutzung der Verschlüsse TYP M und bei der Montage der Platte hingewiesen. Wir empfehlen generell, die Montage des FFPS® Tower Schutzsystems von unseren zertifizierten Montagefirmen vornehmen zu lassen. Die Montage mit Einsatz der FFPS® TOP Aluminium Paneel Platte ist grundlegend vom Fachbetrieb zur Montage zu empfehlen. Generell ist nach einem Ereignis, wie einer Überschwemmung bzw. Hochwasser, eine Erneuerung des Dichtungssystems vorzunehmen. Eine Überprüfung des Materialienzustandes und gegeben Falls eine Dichtheitsprobe ist jeweils nach längerem Zeitraum (Lagerung) der Umstände nach erforderlich. Bitte beachten Sie dass für das sogenannte überschwappen des Wassers bei der herannahenden Flut immer nach Ihren Ermessen ein Sicherheitsbereich in der Höhe des Schutzes einzubeziehen ist. Die für die Montage zu benötigten Werkzeuge wie z. B. Holzkreissägen, Dichtungspistolen, Dichtmaterialien usw. sind die Sicherheits-, Anwendungs-, Verarbeitungs- und Gefahrenhinweise der jeweiligen Hersteller zu beachten. Für Mängel, Schäden und Betriebsstörungen, die durch Bedienungsfehler, Nichtbeachtung dieser Betriebsanleitung oder unterlassene bzw. unsachgemäße Instandhaltung und Wartung entstehen, übernehmen wir keine Haftung.
